Коротко: для деревянной беседки на четыре-шесть человек берут брус сечением 100×100 мм под стойки, 100×150 или 150×150 мм под нижнюю обвязку, доску 50×150 мм под стропила и шаг стоек не больше двух метров — при таких параметрах конструкция стоит устойчиво без лишнего перевода материала. Дальше — как построить чертёж под свой участок и в каком порядке собирать, чтобы не переделывать узлы.
Зачем чертёж, если беседка простая
Кажется, что четыре стойки и крыша — это можно собрать «на глаз». На практике без чертежа, пусть даже нарисованного от руки на листе в клетку, почти всегда ошибаются в одном из двух мест: либо не совпадают диагонали основания, и беседка получается перекошенным ромбом вместо прямоугольника, либо стропила не совпадают по длине, потому что скат крыши не был заранее посчитан по углу. Оба исправления после сборки — это разборка узла, а не мелкая доработка.
Чертёж для лёгкой беседки не обязан быть инженерным документом. Достаточно вида сверху с размерами и расположением стоек, вида сбоку с высотой стоек и углом ската крыши, и списка сечений материала на каждый элемент с итоговым метражом.
Какой размер беседки выбрать
Отталкивайтесь от того, что должно внутри поместиться, а не от круглого числа.
- 3×3 метра — стол на четверых, немного свободного места вокруг. Минимальный комфортный размер.
- 3×4 метра — стол на шесть-восемь человек плюс проход, либо стол меньше плюс небольшая зона у входа.
- 4×4 или 4×5 метров — вариант с мангальной зоной внутри: под мангал или очаг нужна отдельная негорючая площадка около метра-полутора в каждую сторону от стола, чтобы дым и жар не мешали сидящим.
Высота от пола до нижнего края крыши (до низа стропильной ноги) обычно делается в пределах 2,2–2,4 метра — этого хватает, чтобы не задевать головой балки, и беседка не выглядит непропорционально высокой на небольшом участке. Для беседки с мангалом высоту иногда увеличивают до 2,5–2,7 метра, чтобы дыму было куда подниматься перед тем, как уйти через открытые стороны.
Разметка и шаг стоек
На листе рисуют прямоугольник нужного размера — например 3×3 метра — и расставляют по углам четыре стойки. Если сторона длиннее трёх метров, посередине длинной стороны добавляют промежуточную стойку: шаг между опорами больше двух метров без промежуточной поддержки увеличивает прогиб верхней обвязки под весом кровли, особенно после снега.
Пример для 3×4 метра: по короткой стороне (3 м) — две стойки по углам, по длинной стороне (4 м) — три стойки, то есть угловые плюс одна посередине. Итого шесть опор вместо четырёх — материала чуть больше, зато обвязка не провиснет со временем.
Диагонали прямоугольника при разметке на месте обязательно проверяют рулеткой: если оба замера от угла до противоположного угла совпали, прямоугольник получился правильным. Расхождение даже в пару сантиметров означает перекос, который нужно поправить до того, как ставить опоры.
Какое сечение бруса брать
Для беседки среднего размера (до 4×4 метра) на садовом участке разумные сечения такие:
- Стойки (вертикальные опоры) — брус 100×100 мм. Для совсем небольшой лёгкой беседки 2,5×2,5 метра хватает и 90×90 мм, но запас в сечении почти ничего не стоит по деньгам, а жёсткость конструкции заметно выше.
- Нижняя обвязка (по которой держится пол или которая опирается на фундамент) — брус 100×150 или 150×150 мм, поставленный на ребро для большей высоты сечения — так балка меньше прогибается под нагрузкой.
- Верхняя обвязка (на которую опираются стропила) — тот же брус, что и нижняя, либо на размер меньше, если пролёты небольшие.
- Стропила — доска 50×150 мм, шаг между стропильными ногами обычно берут 60–80 см: чаще шаг — меньше прогиб кровельного материала между стропилами.
- Обрешётка под кровлю — доска 25×100 или 25×150 мм, либо сплошной настил из влагостойкой фанеры, если кровельный материал требует сплошного основания (например, гибкая черепица).
Эти цифры — рабочий ориентир для лёгких садовых беседок, а не инженерный расчёт под снеговую нагрузку конкретного региона: если зимой в вашей местности снега много и он подолгу лежит, шаг стропил стоит делать чаще, а сечение — на размер больше, чем для мягкого климата.
Порядок сборки: от опор до кровли
Шаг 1. Опоры под стойки. На каждую точку разметки — блок, столбик или свая, выставленные строго по уровню между собой: перепад по высоте между соседними опорами исправить потом, когда стойки уже стоят, гораздо труднее, чем на этом этапе.
Шаг 2. Нижняя обвязка. Брус укладывают по периметру на опоры, соединяя углы врубкой «в полдерева» или металлическими уголками на болтах — для новичка болтовое соединение с уголками надёжнее и быстрее, чем ручная врубка без опыта плотницких работ. Обвязку проверяют по уровню и по диагоналям ещё раз.

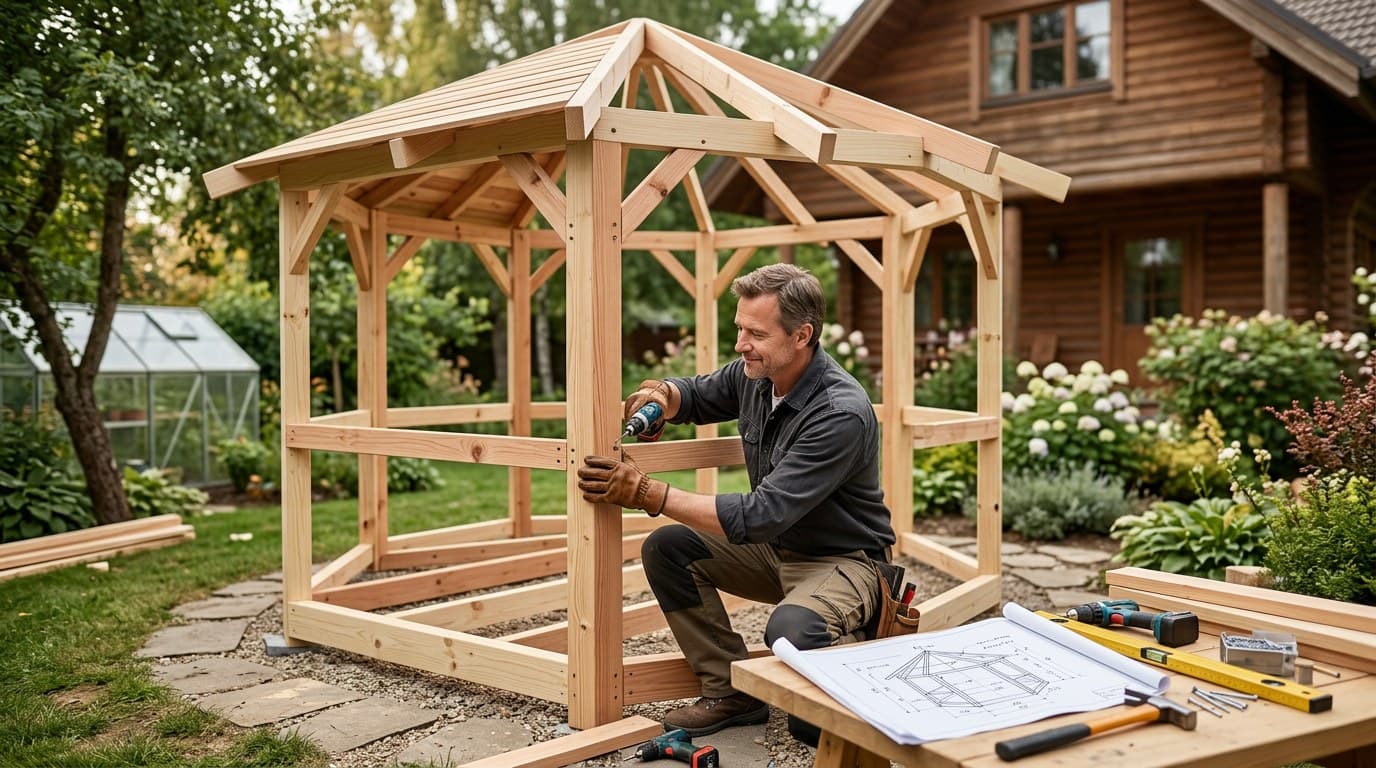

Шаг 3. Стойки. Ставят вертикально, временно фиксируют раскосами по диагонали в двух плоскостях, чтобы стойка не завалилась, пока не закреплена верхняя обвязка. Крепят к нижней обвязке металлическими крепёжными элементами (опорами-«стаканами» или уголками) — этот узел несёт всю нагрузку от крыши и снега, экономить на крепеже здесь не стоит.
Шаг 4. Верхняя обвязка. Соединяет стойки по периметру сверху, фиксирует их окончательно — после установки верхней обвязки временные раскосы можно снимать.
Шаг 5. Стропильная система. Стропила крепят с нужным шагом, выдерживая одинаковый угол ската по всей длине — удобно сделать один стропильный шаблон из обрезка доски и по нему выставлять угол на каждой паре стропил, а не мерить транспортиром каждый раз заново.
Шаг 6. Обрешётка и кровля. По стропилам крепят обрешётку, поверх — выбранный кровельный материал: поликарбонат, профлист, мягкая кровля или ондулин — выбор материала здесь скорее вопрос бюджета и внешнего вида, чем принципиальной разницы в порядке монтажа.
Шаг 7. Пол. Настил из доски или террасной доски по лагам, уложенным на нижнюю обвязку, либо мощение плиткой прямо по подготовленному основанию — если беседка открытая и без утепления, дощатый пол с зазорами между досками в несколько миллиметров даёт воде уходить и не даёт полу гнить.
Крепёж и соединения
Для лёгкой садовой беседки почти всегда достаточно оцинкованного метиза: уголки, пластины, опоры для стоек, саморезы и болты с шайбами. Врубки «в полдерева» и другие плотницкие соединения без крепежа выглядят красивее, но требуют навыка точной запилки — при первой сборке риск ошибиться высокий, а исправить срез на брусе уже нельзя, только менять деталь.
Все места соединения дерева с деревом или дерева с бетоном стоит разделять гидроизоляционной прокладкой — рулонным материалом или битумной мастикой — чтобы торец бруса, который упирается в бетонную опору или в землю, не тянул из неё влагу.
Обработка древесины перед сборкой
Каждый элемент — брус, доску, стропила — обрабатывают антисептической пропиткой до того, как он становится частью каркаса, а не после. Особое внимание торцам: именно необработанный торец быстрее всего впитывает воду и начинает гнить или трескаться от переменного намокания-высыхания. После полной сборки открытые поверхности можно дополнительно покрыть защитным составом с оттенком или лаком — это уже вопрос внешнего вида, а не долговечности, если базовая пропитка сделана правильно.
Что чаще всего идёт не так
Самая частая проблема — стропила разной длины из-за того, что угол ската менялся от пары к паре при разметке на глаз. Решается одним шаблоном, вырезанным один раз и использованным для всех стропильных ног подряд.
Вторая — недостаточный шаг между стойками на длинной стороне, из-за чего верхняя обвязка со временем провисает под тяжестью зимнего снега на крыше. Если сторона беседки больше трёх метров, дополнительная стойка посередине — не излишество, а разумная страховка.
Третья — экономия на крепеже стойки к фундаментной опоре: именно этот узел держит всю конструкцию при сильном ветре, и тонкий саморез вместо полноценного крепёжного узла с болтами здесь неуместен.
Какую древесину выбирать
Для стоек и обвязки обычно берут хвойные породы — сосну или ель: они дешевле лиственных, достаточно прочны для лёгкой беседки и хорошо принимают пропитку. При покупке брус осматривают на предмет крупных сучков в местах, где будет крепёж (сучок ослабляет древесину именно там, куда должен войти саморез или болт), сквозных трещин по всей длине и следов синевы — сизого налёта, который говорит о том, что материал уже начал портиться от грибка ещё на складе.
Влажность бруса — отдельный момент, который часто упускают. Свежеспиленный, «сырой» брус со временем усыхает и может повести — слегка изогнуть по длине или скрутить по сечению, и тогда ровный на вид каркас через несколько месяцев окажется чуть перекошен в узлах. Камерной сушки для садовой беседки обычно не требуют, но лучше брать брус, который уже полежал какое-то время на складе под навесом, а не только что напиленный.
Какой инструмент понадобится
Для сборки деревянного каркаса минимально нужны: дрель-шуруповёрт с набором бит и свёрл под крепёж, ножовка или дисковая пила для подгонки бруса по месту, пузырьковый уровень длиной от 60 см (для стоек) и рулетка, угольник для проверки прямых углов на стыках, молоток и, если планируется врубка, — стамеска и киянка. Для разметки стропильного шаблона удобно использовать малку — инструмент для переноса угла с одной детали на другую, но при её отсутствии тот же угол можно один раз аккуратно перенести через обычный транспортир и вырезанный шаблон из фанеры.
Сколько материала уйдёт на беседку 3×3 метра
Для ориентира: беседка 3×3 метра с двускатной крышей на четырёх стойках потребует примерно 20-25 метров бруса 100×100 мм на стойки и обвязку, около 30-35 метров доски 50×150 мм на стропила при шаге 70 см, и обрешётку из расчёта на выбранное кровельное покрытие — для сплошного настила это вся площадь ската, для разреженной обрешётки под профлист — заметно меньше. Точный список стоит уточнять уже по своему чертежу, но эти цифры дают представление о порядке закупки, чтобы не ошибиться в разы при первой поездке за материалом.
